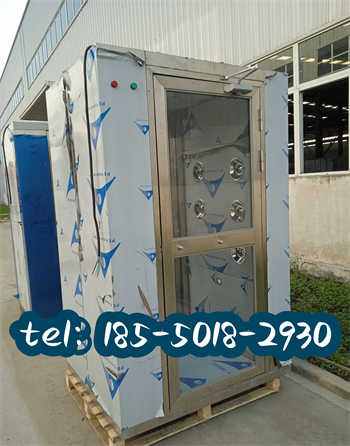

江苏201不锈钢水生植物吹淋室

江苏201不锈钢水生植物吹淋室:

　　风淋室的结构配置：

　　1、自动化控制，单人单吹风淋室系统采用PLC智能化的控制手段，控制面板上LED显示屏可正确显示风淋的运行状态、双门的互锁状态、风淋周期进度和延时开门状态。并设有光电感应器，单向通道风淋室，从非洁净区进入，关门后红外线感应到人就吹淋，吹淋后入门锁闭，只能从出门走出风淋室;

　　2、单人单吹风淋室主板软键触按式时间继电器，LED显示及设置吹淋时间，范围在10-99s可调,可根据风淋室外部环境的差异调节吹淋时间;

　　3、模块式结构，单人单吹风淋室箱体采用模块化设计方案;

　　4、高性能、高密封，采用电子元器件，运行性能稳定可靠 ，减噪静音装置系统及采用EVA密封材料，密闭性能高。

江苏201不锈钢水生植物吹淋室:

　　风淋室工艺规范的配置：

　　1、风淋室风机安装定位开孔φ7的617个，105*295mm

　　2、风淋室风管用M5铆钉固定和瓷白硅胶密封，再加密封条一周

　　3、静压箱开孔下方120*130mm接缝处用硅胶密封

　　4、高效过滤器安装在进风方向处贴密封条一圈，同时用M8螺母和压槽固定

　　5、喷球板用4*25mm不锈钢螺丝和喷球用M3螺母固定

　　6、回风窗用无纺布355*655mm和M4螺丝及压条固定

　　7、活板120*60mm用M4螺丝固定显示面板

　　8、微动开关在门轴一侧从底框向上100mm开φ12孔和φ5孔共三个

　　9、光电开关在活板一侧中封板居中开φ19孔一个，在对面用4*12的自攻螺丝安装反光板

　　10、闭门器和拉杆用φ9钻头和M6铆螺母固定安装，从闭门器到门边90mm

　　11、拉手在方管中心用M5铆钉和内侧把手在封板75*75mm处M5螺钉

　　12、电子锁，锁舌用φ5铆钉固定

　　13、厨卫灯在顶板中心位置

　　14、玻璃用铝合金压座及压条和银灰硅胶组合固定

　　15、线路板应横平竖直安装，所有线头应用冷压端子和线鼻子及线号，线使用L1、L2、L3、N、PE线号组成。

　　16、车间电动工具和仪表的正确使用方法
